מנהל פרויקט עומד מול שטח עבודה ריק ומגודר, כשהדחפורים כבר מיישרים את הדרך וצריך לקבוע איך לשכן את הצוות בשטח. כשמשווים מבנה נייד מול מבנה יביל, ההבדלים המרכזיים מתמצים בשיטת השינוע, בקשיחות השלדה וברמת הבידוד שמקבלים העובדים בפנים. יחידה ניידת מבוססת על ציר גרירה וגלגלים ומיועדת להעתקה מהירה ממקום למקום. לעומתה, יחידה יבילה נבנית על גבי שלדת פלדה קשיחה ומועברת בשלמותה במשאית מנוף להצבה יציבה על גבי נקודות ביסוס מוכנות.
ההחלטה בין שני הפתרונות קובעת כמה נוח יהיה לצוות ההנדסי, איך יתמודדו עם החום בקיץ ואיך תיראה העבודה באתר בחודשים הקרובים.
טעות בהגדרת הצורך עלולה להסתיים במבנה שרועד בכל רוח חזקה, או בהזמנת משאית גדולה שאינה מסוגלת לתמרן בתוך שביל גישה צר.
זמן קריאה 6 דקות
עיקרי הדברים
ההבדל המרכזי בין הפתרונות הוא שיטת השינוע, גרירה על גלגלים או הנפה במשאית מנוף.
מבנה יביל מתאים לשהייה ממושכת של חודשים או שנים באותה נקודה.
מבנה נייד על גלגלים מתאים כשמיקום העבודה משתנה בכל כמה שבועות.
לפני ההצבה בודקים תוואי נסיעה, קווי חשמל עיליים וכושר נשיאה של הקרקע.
תוכן עניינים
מה ההבדלים בין מבנה נייד למבנה יביל?

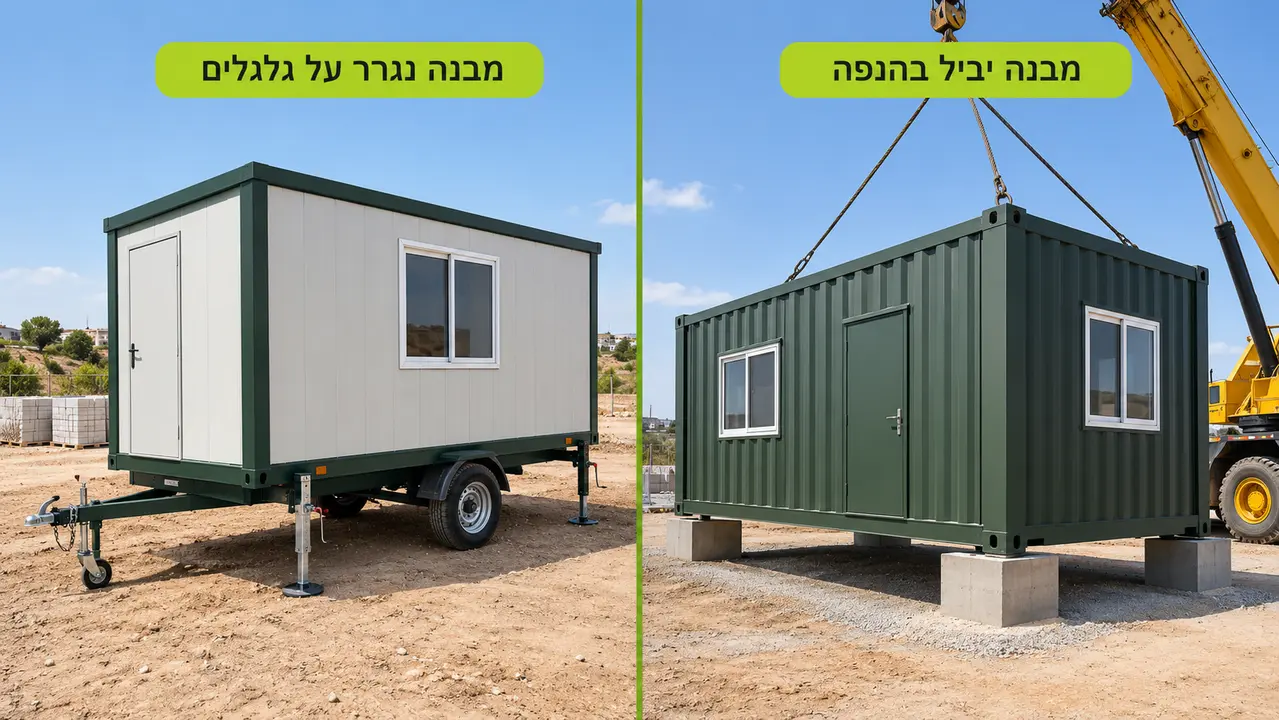

ההבדל העיקרי הוא שמבנה נייד כולל מערכת גלגלים מובנית לגרירה ישירה, בעוד מבנה יביל הוא יחידה קשיחה שמשונעת כגוף שלם על גבי משאית ומנוף מרים אותה אל נקודות המשען בשטח. יחידה יבילה מיוצרת מראש במפעל או מוסבת מתוך מכולה תקנית, ומציבה רף גבוה של חוזק מבני בזכות שלדת הפלדה של המכולה. מבנה נגרר על גבי גלגלים מתוכנן בראש ובראשונה למשקל עצמי נמוך, כדי שרכב עבודה או טרקטור יוכלו למשוך אותו בדרכי עפר.
לפי תקנות הפטור מהיתר, כפי שמסכם אותן עמוד עבודות ומבנים הפטורים מהיתר של עיריית תל אביב-יפו, הצבת מבנה זמני מחייבת עמידה בתנאים מוגדרים של שימוש ומשך זמן. מבנה יביל מתוכנן לשהות ממושכת של חודשים או שנים באותה נקודה, בעוד מבנה על ציר מתאים למצבים שבהם מיקום העבודה משתנה בכל כמה שבועות.
פרויקטים רבים משלבים כיום פתרונות של מבנים ניידים לצד יחידות יבילות כדי לענות על צרכים תפעוליים שונים במקביל.

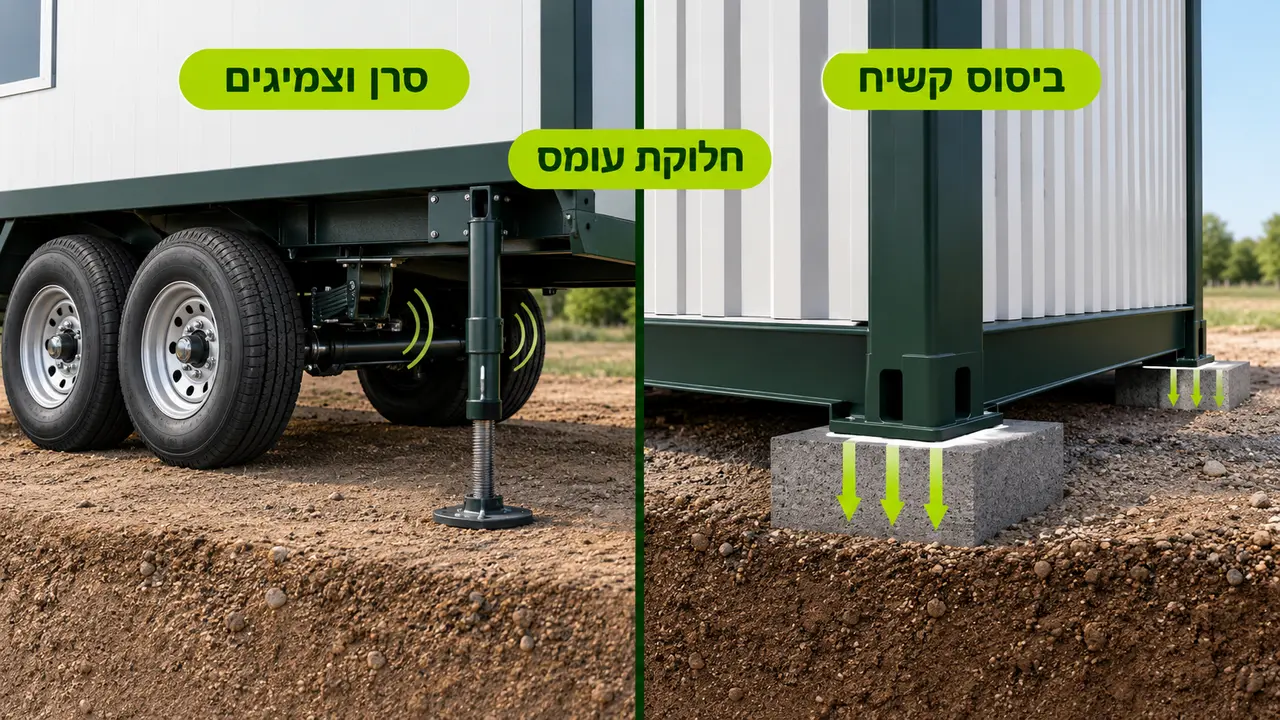

איך שונה היציבות של מבנה נייד מול מבנה יביל?
שינוע על גבי גלגלים מאפשר תנועה מהירה ללא תלות במנוף, אך גורע מיציבות המבנה ועלול לייצר תנודות מורגשות בזמן תנועת אנשים בתוכו. מבנה יביל מונף ישירות על גבי נקודות משען מפולסות, ולכן הוא יושב יציב ושקט על הקרקע. יחידה על גלגלים נשענת על סרנים וצמיגים שסופגים עומסים דינמיים, ומחייבת פריסה של רגליות ייצוב מכניות בכל נקודת עצירה.
| מאפיין תפעולי | מבנה נייד על גלגלים | מבנה יביל בהנפה |
|---|---|---|
| אופן שינוע באתר | גרירה ברכב עבודה או טרקטור | הובלה במשאית ופריקה במנוף |
| בסיס היחידה | שלדה קלה וסרני צמיגים | שלדת פלדה קשיחה עם עמודי פינה |
| התנהגות בעומס עבודה | תנודות קלות בזמן תנועה בפנים | יציב על נקודות משען מפולסות |
| התאמה לתוואי שטח | מחייב שביל עפר כבוש ומפולס | מעבר מעל מכשולים בזרוע הנפה |
מבנה שזז מתחת לרגליים מפריע לעבודה לאורך יום ארוך.
במבנה יביל הרצפה נשענת על שלדה קשיחה לאורך כל השטח, ולכן התחושה בפנים קרובה לזו של מבנה קבוע.
יש לכם כבר תמונה של השימוש?
שיחה קצרה מספיקה לנו כדי להבין מה ייכנס למכולה, לכמה זמן ואיפה היא תעמוד.
מתי נדרש מנוף להצבה של מבנה יביל?
כמעט בכל הצבה של מבנה יביל נדרש מנוף, משום שאת היחידה מרימים ישירות מסיפון המשאית אל נקודות הביסוס המסומנות בקרקע. זרוע המנוף מאפשרת להניח את המבנה מעבר לגדרות היקפיות, מעל תעלות צנרת פתוחות או מאחורי סוללות עפר שחוסמות גישה ישירה לרכב כבד. כשהמרחק בין נתיב עמידת המשאית לנקודת ההנחה גדל, נדרש כלי הנפה בעל מפתח זרוע רחב יותר.
תכנון ההנפה מחייב לבדוק מראש את נתיב הנסיעה, את קווי החשמל העיליים ואת כושר הנשיאה של הקרקע במקום שבו ייפתחו רגלי המייצבים של המשאית. כשקובעים מראש את נקודת הפריקה, חוסכים סיבוכים ביום ההובלה, כפי שמוסבר במדריך איפה תעמוד המכולה.
סמנו מראש את ארבע הפינות על הקרקע וודאו בעיניים שאין כבלי חשמל בטווח התנועה של הזרוע.
רוצים לבדוק את השטח לפני ההזמנה?
שלחו לנו תמונות של נקודת ההצבה והגישה, ונחשוב יחד על ההובלה וההנפה.
מה ההבדלים בבידוד התרמי של מבנה נייד מול מבנה יביל?
במבנה יביל אין מגבלת משקל של גרירה, ולכן אפשר להתקין בו בידוד עבה יותר מפני חום ורעש. במבנה שנגרר על גבי סרנים המשקל הכולל מוגבל, וגם עובי הבידוד מוגבל בדרך כלל.
מהנדסים ומנהלי עבודה צריכים סביבה מוגנת מרעשי האתר וממזג האוויר, ולכן מבנה יביל למשרד מתאים להם. יחידה יבילה שומרת על צורתה גם בשהייה ממושכת, ולכן החלונות וגומיות הדלת ממשיכים לאטום מפני אבק וגשם.
פתרון כזה מאפשר מיזוג אוויר יעיל גם בשעות הצהריים החמות ביותר.
עיקרי הדברים
מבנה נייד נגרר על גלגלים ומיועד להעתקה תכופה בין נקודות עבודה.
מבנה יביל מונף אל נקודות ביסוס ויושב יציב בלי תנודות גם בשהייה ארוכה.
במבנה יביל אין מגבלת משקל של גרירה, ולכן אפשר להתקין בו בידוד עבה יותר.
בדיקות גישה והובלה לפני יום האספקה
בודקים את תוואי הנסיעה מהכביש הראשי ועד לנקודת ההנחה המדויקת כדי למנוע עיכובים ונזקים בזמן האספקה. משאית הנושאת מבנה שלם זקוקה לרדיוס סיבוב רחב, למעבר נקי מענפי עצים נמוכים ולשער כניסה שפיגומים או עמודי תאורה לא חוסמים. קרקע חולית או בוצית דורשת פיזור לחץ מתחת לגלגלי המוביל ולרגלי המנוף.
כשמתאמים איתנו מראש את שלבי השינוע בשדה מבנים ומכולות, אפשר להתאים את סוג המוביל לתנאי הגישה בשטח. את מגבלות האתר אנחנו בודקים עוד לפני שהמשאית יוצאת לדרך, כדי שהפריקה תעבור בבטחה.

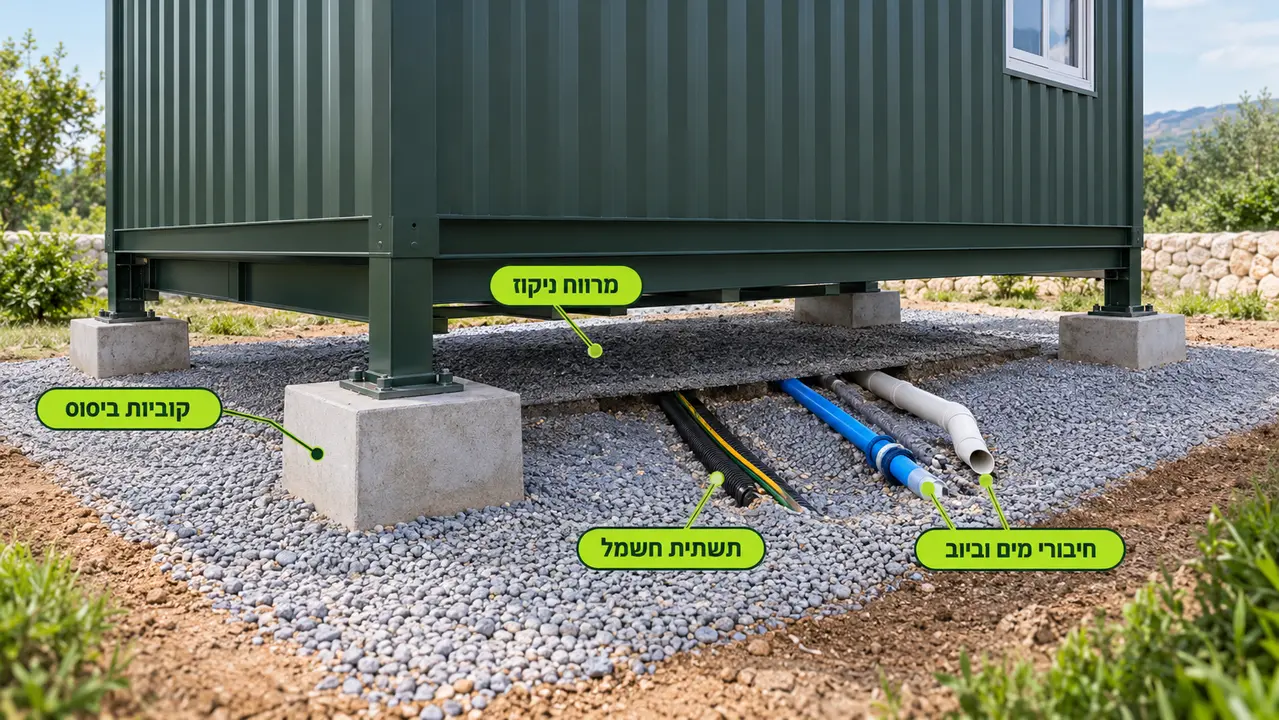

אילו הכנות תשתית דורש מבנה יביל בשטח?
לפני שמבנה יביל מגיע, מכינים נקודות משען מפולסות בפינות השלדה, פורסים תשתית חשמל תקנית ומניחים חיבורי מים וביוב בשיפוע מתאים. הישיבה של המבנה על נקודות משען מוגבהות מרחיקה את תחתית הפלדה מהקרקע ומונעת הצטברות של מי גשמים בחורף. פילוס מדויק של ארבע הפינות שומר על מסגרות הדלתות והחלונות ישרות, וכך הן נסגרות באטימות בלי מאמץ.
חיבורי המים והביוב דורשים תכנון מוקדם של שיפועי הזרימה, במיוחד כשהיחידה כוללת תא שירותים או מטבחון. חיבור חשמל מסודר ומוגן שומר על מערכות המיזוג ומחשבי האתר מפני קפיצות מתח.
עלו על רצפת המבנה עם פלס ידני ובדקו את ארבע הפינות עוד לפני שמתחילים לחבר את הצנרת.
איזה פתרון מתאים לפי תרחיש הפרויקט?
הבחירה נקבעת לפי תדירות השינוע הנדרשת באתר, אופי השימוש במבנה ומשך הזמן שבו המבנה עתיד לעמוד באותה נקודה. עבור עמדת בידוק או שער כניסה שזזים קדימה בכל כמה שבועות יחד עם התקדמות סלילת כביש, יחידה קלה על גלגלים מתאימה יותר. גרירה מהירה ברכב שטח חוסכת תיאום משאית ומאפשרת גמישות מלאה בשטח פתוח.
משרד הנדסי מרכזי, מעבדת בדיקות או מחסן ציוד רגיש צריכים לעומת זאת מבנה קשיח ושקט, ואת אלה מספק מבנה יביל. ציוד כבד וכלי עבודה יקרים מחייבים הגנה של מעטפת פלדה, כמו זו של מכולת 20 פיט או 40 פיט סטנדרטית.
שאלות נפוצות
האם אפשר להעביר מבנה יביל למיקום חדש לאחר שהוצב בשטח?
אפשר להעתיק את המבנה למיקום אחר, אך הפעולה מחייבת ניתוק מלא של כל חיבורי החשמל, המים והביוב ובדיקת גישה מחודשת למשאית מנוף. לפני ההרמה מוודאים שפתחי הפינות בשלדה פנויים לחלוטין לצורך ריתום הרצועות. העברה נכונה שומרת על שלמות המעטפת ומאפשרת שימוש חוזר לאורך שנים.
איך מונעים הצטברות מים תחת רצפת המבנה בימי החורף?
כשמגביהים את השלדה על נקודות משען קשיחות, תחתית הפלדה מתרחקת מהאדמה ואוויר זורם בחופשיות מתחת למבנה. שיפועי ניקוז בקרקע מסביב מונעים משלוליות להיקוות מתחת לרצפה. אוורור מתמיד בתחתית מפחית את סכנת החלודה ושומר על הרצפה יבשה.
האם שלדה עם גלגלים פוטרת את הצוות מהכנת השטח?
שלדה על גלגלים אינה מבטלת את הצורך ביישור הקרקע ובהידוק המצע לפני העמדת היחידה. ללא פריסה יציבה של רגליות ייצוב מכניות על מצע מהודק, הצמיגים ישקעו בבוץ והמבנה ייטה על צדו. עבודה בתוך מבנה שאינו מפולס יוצרת עומס מתמיד על הדלתות והחלונות.
מה היתרון של מבנה יביל שלם בהשוואה לבנייה קלה באתר?
מבנה יביל מגיע גמור, ומוכן לשימוש אחרי ההנחה על נקודות הביסוס וחיבור המערכות. שיטה זו חוסכת שבועות ארוכים של רעש, אבק, פסולת בנייה ונוכחות של בעלי מקצוע רבים בתוך שטח עבודה פעיל. המבנה מיוצר בתנאי מפעל מבוקרים, ולכן רמת הגימור שלו בדרך כלל גבוהה יותר.
מתי צריכים תוכנית הנפה כדי לפרוק מעבר לגדר או לקיר?
הנפה מעל מכשולים מחייבת תיאום הנדסי ובדיקה של רדיוס פעולת הזרוע מול מפעיל המנוף ואחראי הבטיחות באתר. כשהמרחק מנתיב עמידת המשאית גדל, נדרש כלי הרמה בעל כושר נשיאה מוגבר ומפתח זרוע רחב. בדיקה מוקדמת של משקל המבנה מול יכולת הזרוע מונעת סיכוני בטיחות מיותרים.
לפני שמקבלים החלטה סופית על אופי המבנה, כדאי לשרטט את מעברי השטח, לסמן את פתחי הגישה של רכבי העבודה ולוודא שהקרקע תעמוד במשקל. בדיקה מקדימה אחת על תוואי השטח חוסכת עיכובים מיותרים ביום שבו המוביל כבר עומד בשער.
